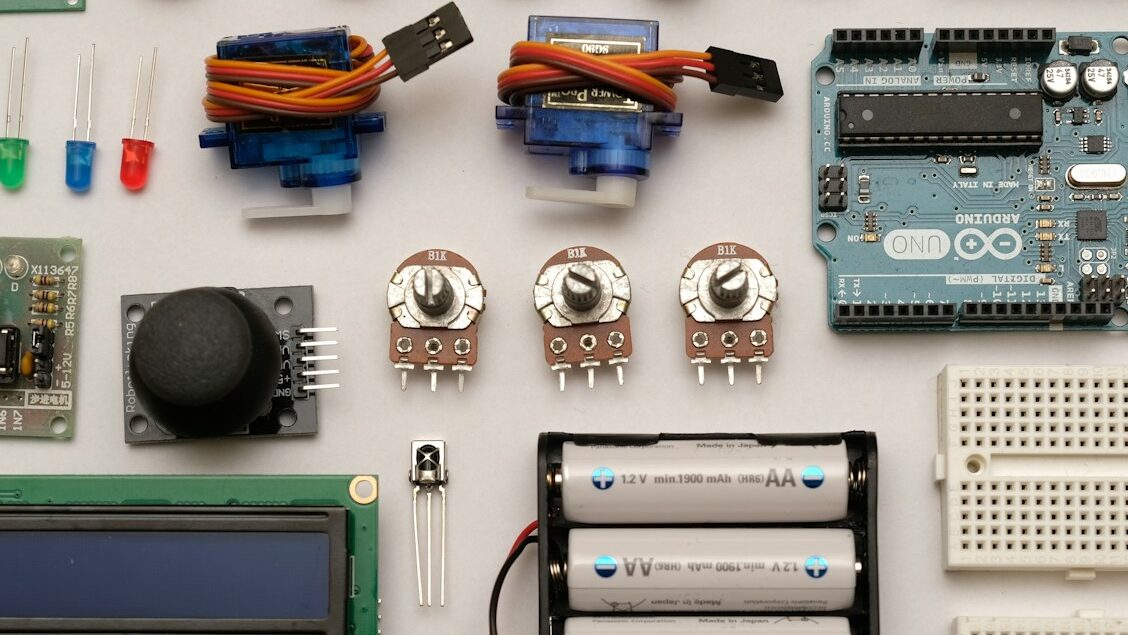

Si vous bricolez avec des circuits électroniques, vous êtes forcément tombé sur un potentiomètre. Ces petits composants réglables sont parfaits pour ajuster des niveaux de volume, de lumière ou d’autres paramètres. Mais voilà, les inscriptions dessus ressemblent parfois à des codes secrets ! Pas de panique, dans cet article, on va décoder ensemble ces mystérieux chiffres et lettres.
Qu’est-ce qu’un potentiomètre ?
Petit rappel rapide : un potentiomètre, souvent appelé « potar » par les pros, est une résistance variable. Vous pouvez le tourner ou le glisser pour modifier la résistance dans un circuit. La valeur maximale de cette résistance est généralement marquée sur le composant sous forme de code.
Lire les codes des potentiomètres : le décodage facile
Les potentiomètres ont souvent des inscriptions comme B103, A202, ou encore C503. Mais qu’est-ce que tout ça veut dire ?
- La lettre au début : A, B ou C
- A : Courbe logarithmique. La variation est progressive au départ et plus rapide ensuite (idéal pour le son).
- B : Courbe linéaire. La variation est régulière, parfaite pour des ajustements précis.
- C : Courbe logarithmique inversée. Rare, elle est utilisée dans des applications très spécifiques.
- Les chiffres : décrypter la valeur de résistance
- Les deux premiers chiffres donnent la valeur de base.
- Le troisième chiffre est un multiplicateur (une puissance de 10).
- 103 : 10 (base) × 10³ = 10 000 Ω ou 10 kΩ.
- 202 : 20 (base) × 10² = 2 000 Ω ou 2 kΩ.
- 503 : 50 (base) × 10³ = 50 000 Ω ou 50 kΩ.
En clair, c’est une manière compacte de donner la résistance maximale.
Quelques astuces pour ne pas se tromper
- Vérifiez le symbole « Ω », « kΩ » ou « MΩ » : Si la résistance n’est pas claire, les inscriptions complètent parfois avec ces unités.
- Un multimètre est votre meilleur ami : Pour confirmer la valeur d’un potentiomètre, mesurez-la directement. C’est simple et ça évite les erreurs !
Exemple concret avec un B103
Prenons le code B103 :
- La lettre B nous dit que c’est un potentiomètre linéaire.
- Les chiffres 103 indiquent : 10 (base) × 10³ = 10 000 Ω, soit 10 kΩ.
En gros, c’est un potentiomètre qui peut varier de 0 à 10 kΩ de manière linéaire.
Pourquoi ces codes sont utiles ?
Imaginez que vous ayez une boîte pleine de potentiomètres sans mode d’emploi. Ces codes permettent de savoir rapidement lequel utiliser sans faire d’erreurs. Pas besoin de sortir le multimètre à chaque fois !
Pour finir
Lire les valeurs inscrites sur les potentiomètres, c’est un jeu d’enfant une fois qu’on comprend le code. La lettre détermine le type de variation (linéaire ou logarithmique), et les chiffres indiquent la résistance maximale. La prochaine fois que vous verrez un A503 ou un B202, vous saurez exactement ce que cela signifie.
Prêts à régler vos circuits comme des pros ?
